316 Sekrety hartowania rur chłodzących cieczą: jak niektórzy fałszerze dodają ukryte słabości

Wejdź do dowolnego centrum danych AI wybudowanego-w 2025 r., a usłyszysz to samo pytanie od integratorów systemów chłodzenia: dlaczego materiał rury i jej wewnętrzne wykończenie mają większe znaczenie niż pompa czy kolektor?

Ponieważ w rurze spada wydajność cieplna. Specjaliści w Japonii, Korei Południowej i USA przekonują się, że rura chłodząca cieczą 316 o chropowatości wewnętrznej Ra mniejszej lub równej 0,4 μm nie jest luksusem. Stanowi to obecnie podstawę zapobiegania przedwczesnemu zabrudzeniu wymienników ciepła i degradacji glikolu w-szafach o dużej gęstości.

W tym artykule wyjaśniono, co odróżnia-precyzyjnie wykonaną rurę do chłodzenia cieczą 316 od konwencjonalnych rurek sanitarnych i jak ocenić dostawców przed złożeniem zamówienia na 5000 sztuk.

Stal nierdzewna 316L zawiera molibden (2,0–3,0%), co zapewnia jej znacznie lepszą odporność na wżery i atak chlorków niż gatunek 304. W zamkniętym obiegu, w którym działa 25–30% glikol propylenowy w temperaturze 45 stopni, płyn chłodzący z czasem staje się lekko korozyjny.. 316L jest odporny na to. 304, a w agresywnych warunkach będzie wykazywać wżery na powierzchni w ciągu 18–24 miesięcy.

Oznaczenie „L” oznacza niską zawartość węgla (mniejszą lub równą 0,03%). Zapobiega to wytrącaniu się węglików na granicach spoiny podczas dostarczania ciepła, zachowując odporność na korozję bezpośrednio w miejscu połączenia, w którym występują awarie.

Zgodnie z ASTM A312, standardową specyfikacją dla bezszwowych i spawanych rur ze stali austenitycznej ze stali nierdzewnej, 316L musi utrzymywać minimalną wytrzymałość na rozciąganie 485 MPa. Ale norma definiuje skład chemiczny i minimalne właściwości mechaniczne. Nie kontroluje chropowatości powierzchni wewnętrznej, profilu ściegu spoiny ani czystości - – trzech właściwości określających wydajność chłodzenia cieczą.

Dane branżowe wskazują, że chropowatość powierzchni jest-najbardziej niedocenianym parametrem przy zamawianiu rur chłodzących cieczą. Standardowa rura przemysłowa zazwyczaj zapewnia chropowatość wewnętrzną pomiędzy Ra 0,8 a 1,6 μm. Ta powierzchnia pod mikroskopem wygląda jak prążkowany krajobraz -, będący idealną pułapką dla zawieszonych cząstek, prekursorów biofilmu i produktów ubocznych rozkładu glikolu.
Rura do chłodzenia cieczą 316 o Ra mniejszym lub równym 0,4 μm zapewnia ścieżkę przepływu o 50% gładszą niż konwencjonalne rozwiązania branżowe. Co to oznacza na poziomie systemu:

• Mniejsze gromadzenie się cząstek - gładsze ściany oznaczają mniej punktów zakotwiczenia zanieczyszczeń
• Niższe zużycie energii pompy - mniejsze straty tarcia w całej pętli
• Wydłużona żywotność chłodziwa - mniej miejsc zarodkowania produktów degradacji
• Stabilny współczynnik przenikania ciepła - folii pozostaje stały przez 5 lat eksploatacji

Jeden z inżynierów OEM powiedział nam: „Największym problemem nie jest jakość próbki, ale to, czy każda partia może utrzymać ten sam standard”. Dlatego też weryfikacja-wsadowa chropowatości ma większe znaczenie niż raport z pojedynczej próbki.

Spawanie jest gdzierury chłodzące cieczponieść porażkę. Wada otworkowa w konwencjonalnym spawie może spowodować uszkodzenie całej szafy GPU na kilka dni. Kosztem awarii nie jest potok -, ale koszt sprzętu obliczeniowego o wartości 3–5 milionów dolarów, który pozostaje bezczynny i powoli spada.
Firma China Super Tech stosuje zarządzanie jakością spawania w oparciu o normę ISO 3834-z wykorzystaniem technologii spawania orbitalnego. Spawanie orbitalne automatyzuje obrót palnika, eliminując niekonsekwencję człowieka w zakresie prędkości przesuwu i odstępu łuku. Rezultatem jest jednolity ścieg spoiny o stałej penetracji -, co stanowi najskuteczniejszą kontrolę przed mikrowyciekami.
Każda rura chłodząca cieczą 316 jest poddawana-testowi szczelności przed wysyłką. Do zastosowań krytycznych dostępna jest metoda wykrywania wycieków helu, która wychwytuje defekty 100 razy mniejsze niż w przypadku konwencjonalnych testów pneumatycznych.
Kierownik produkcji integratora systemów magazynowania energii powiedział nam: „Mały problem z wyciekami w układzie chłodzenia cieczą może spowodować bardzo kosztowną awarię”. To jedno zdanie powinno kierować każdą decyzją dotyczącą kwalifikacji dostawcy.

China Super Tech Co., Ltd.produkuje komponenty do chłodzenia cieczą od 11+ lat, osiągając 12 000 ton rocznych mocy produkcyjnych i eksportując do 20+ krajów. Produkcja naszych rur do chłodzenia cieczą 316 odbywa się zgodnie ze specjalnym procesem zaprojektowanym z uwzględnieniem-specyficznych zagrożeń związanych z chłodzeniem.

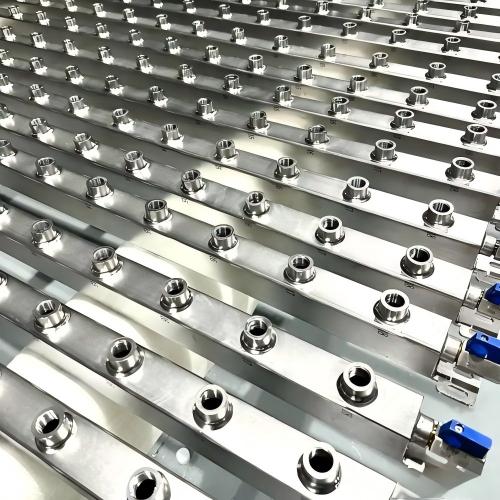

Proces rozpoczyna się od weryfikacji materiału, podczas której każda partia 304/316L jest potwierdzana składem chemicznym i certyfikacją materiałową zgodnie z ASTM A312. Precyzyjne formowanie rur pozwala kontrolować wymiary zewnętrzne od przekrojów kwadratowych o wymiarach od 10×10 mm do 80×80 mm, grubość ścianki 0,5–3,0 mm i długość do 6000 mm. W przeciwieństwie do zwykłych walcowni rur, pod jednym dachem łączymy formowanie rur, spawanie orbitalne, trawienie, pasywację, obróbkę skrawaniem i montaż.
Optymalizacja powierzchni wewnętrznej jest oddzielnym etapem produkcji, a nie refleksją. Dzięki polerowaniu i pasywacji osiągamy Ra mniejszy lub równy 0,4 μm - poziomu wymaganego dla pętli chłodziwa w centrach danych AI, gdzie zanieczyszczenie cząstkami bezpośrednio wpływa na niezawodność serwera. Każda gotowa rura przechodzi wieloetapową-kontrolę: pomiar wymiarów, kontrola spoin, weryfikacja powierzchni i 100% test szczelności przed zapakowaniem w czyste-opakowanie zapobiegające zanieczyszczeniom.
Posiadamy certyfikaty ISO9001, ISO14001, ISO45001, ISO3834, CE i RoHS. Produkty dostarczane do 600+ projektów klientów w zakresie centrów danych i zarządzania ciepłem w przemyśle.
