Nie zostawiaj certyfikatów rur chłodzenia cieczą 316 na ostatnią chwilę — 3 ryzyka

Aktualizacja centrum danych AI została już zatwierdzona. Wyznaczono punkty przyłączeniowe CDU. Następnie otrzymano dokumenty dotyczące jakości rur ze stali nierdzewnej,-brakujące certyfikatów materiałowych i deklaracji REACH. Przegląd dostawcy utknął w martwym punkcie na trzy tygodnie. Szafy serwerowe stały puste, podczas gdy zespół zaopatrzeniowy gonił za papierkową robotą.

Dlaczego luki w certyfikatach utrudniają projekty chłodzenia cieczą

Kupujący316 rura chłodząca ciecznie kupuj surowej stali. Kupują udokumentowany komponent, który przechodzi audyt dostawcy, instaluje się bez tarcia i działa przez dziesięć lat w zamkniętym obiegu chłodziwa. Kiedy pliki certyfikatów docierają z opóźnieniem lub są niekompletne, cykl zaopatrzenia zostaje przerwany na etapie weryfikacji-zespoły projektowe, które przeznaczyły budżet na dwa tygodnie na ocenę dostawcy, spędzają dwa miesiące na zbieraniu dokumentów i ponownej ocenie.

Ryzyko 1: Specyfikacja materiału koliduje z powierzchnią w czasie audytu

A 316 rura chłodząca cieczbrzmi standaryzowany. Kiedy jednak kupujący żąda 316L do systemu CDU, certyfikacja materiału musi potwierdzać niską zawartość węgla (C mniejsze lub równe 0,03%) i obecność molibdenu (Mo 2,0–3,0%), aby potwierdzić odporność na wżery w środowiskach chlorkowych. Certyfikaty standardu 316 nie usatysfakcjonują recenzenta sprawdzającego zgodnie z ASTM A312 lub JIS G3459.

Jednak konflikty na poziomie materialnym są jedynie punktem wyjścia. Dostawcy, którzy nie są w stanie w krótkim czasie określić zakresu swoich testów, stwarzają dla recenzentów technicznych poważniejszy problem: niemożliwe do zweryfikowania twierdzenie dotyczące stanu powierzchni wewnętrznej. Ponieważ od tego zależy czystość chłodziwa, odpowiedzialny recenzent wstrzyma całą aprobatę do czasu udokumentowania wartości chropowatości powierzchni.

Rozwiązaniem jest prośbakompletny pakiet dokumentacji materiałowej-certyfikaty składu chemicznego oraz dane dotyczące wykończenia powierzchni-zanim rozpocznie się rozmowa o wycenie komercyjnej. Zmusza to dostawcę do zobowiązania się do przestrzegania standardu weryfikacji na etapie specyfikacji, a nie na etapie dostawy.

Ryzyko 2: Cykle przeglądu dostawców wykraczają poza termin realizacji projektu

Zespoły zakupowe oceniające nowy316 rura chłodząca cieczdostawca zazwyczaj potrzebuje: certyfikatów materiałowych, raportów z testów, dowodów systemu ISO, deklaracji RoHS i dokumentacji REACH. Dostawca bez natychmiastowego dostępu do tych dokumentów powoduje sekwencję opóźnień:

• Inżynier zakupów wysyła prośbę o dokument
• Dostawca odpowiada po trzech dniach, przesyłając częściową dokumentację
• Zespół ds. jakości prosi o brakujące deklaracje REACH i RoHS
• Mija kolejny tydzień, zanim dociera kompletna paczka
• Komisja rewizyjna-zmienia harmonogram spotkania zatwierdzającego

Każda runda rutynowych-kontroli dodaje od 3 do 5 dni roboczych. Słaba responsywność dokumentacji, skumulowana w ciągu dwu-miesięcznego cyklu oceny dostawcy, może przesunąć termin oddania projektu chłodzenia cieczą do użytku. Jeden z operatorów infrastruktury centrów danych, z którym rozmawialiśmy podczas audytów naszych dostawców, stwierdził jasno: „Dostawca posiadający certyfikat ISO 9001 powinien dostarczać zarówno produkty, jak i pełną dokumentację jakościową”.

Jakiej dokumentacji kupujący powinien zażądać z góry?Osiem plików przedstawionych w poniższej tabeli obejmuje podstawowy zakres weryfikacji dla 316 dostawców rur do chłodzenia cieczą.

Ryzyko 3: Po montażu nie da się zweryfikować roszczeń dotyczących jakości spoin

Najważniejszą certyfikowaną cechą rury chłodzącej cieczą jest integralność spoiny. Podczas pracy pojedynczy wyciek w złączu spawanym rury chłodzącej cieczą 316 może spowodować wyłączenie całej szafy serwerowej. Ponieważ konsekwencje są poważne, dokumenty certyfikacyjne muszą potwierdzać jakość spoin przed instalacją,-a nie po wystąpieniu awarii.

Chińska supertechnologiastosuje zarządzanie jakością spawania i kontrolowane procesy w oparciu o normę ISO 3834, w tym spawanie orbitalne. Każda rura przed wysyłką poddawana jest próbie szczelności helem lub próbie ciśnieniowej w celu sprawdzenia niezawodności połączenia. W naszym zakładzie w Liyang przekłada się to na udokumentowaną identyfikowalność spoin: każde złącze spawane jest powiązane z operatorem, procedurą spawania i protokołem kontroli. Dla kupującego, który po trzech latach odkryje wyciek, ta identyfikowalność stanowi różnicę między 30-minutowym dochodzeniem a likwidacją całego systemu.

Ryzyko 4: Niespójność partii objawia się jako wskaźnik dokumentacji

Zapytaj dowolnego menedżera operacyjnego o najbardziej frustrujący problem z jakością w projektach chłodzenia cieczą, a odpowiedź niezmiennie dotyczy niewidocznej luki w procesie. Próbka dostawcy może przejść kontrolę wymiarową. Jednak gdy rozpoczyna się produkcja masowa, wymiary rur ulegają zmianie, jakość spoin ulega zmianie, a wykończenie powierzchni ulega pogorszeniu-nie z powodu pojedynczego, katastrofalnego błędu, ale dlatego, że w procesie brakuje spójnych punktów kontroli.

Wymóg dokumentowania ujawnia to ryzyko już na wczesnym etapie: wiarygodny dostawca rur do chłodzenia cieczą 316 utrzymuje stabilną wydajność produkcyjną weryfikowaną poprzez badania materiałów i próby ciśnieniowe w określonych punktach kontrolnych. Ta stabilność oznacza, że ​​kupujący otrzymuje rury o stałej jakości, niezależnie od tego, czy zamówienie zostanie zrealizowane w lutym, czy w sierpniu.

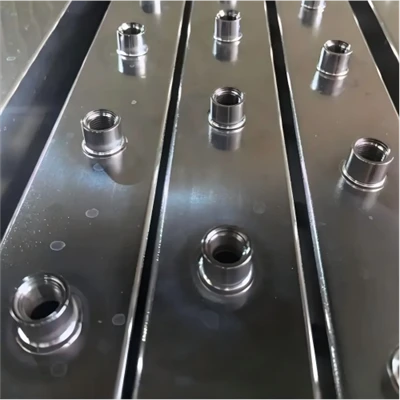

Oprócz zapobiegania wyciekom ważne są czyste powierzchnie wewnętrzne. Poprzez polerowanie, trawienie i pasywację kontrolujemy chropowatość powierzchni wewnętrznej do Ra mniejszego lub równego 0,4 μm-poniżej progu, przy którym zwykle rozpoczyna się gromadzenie się cząstek i zanieczyszczenie chłodziwa. Bez danych dotyczących wykończenia powierzchni zawartych w pakiecie dokumentacji jakościowej recenzent techniczny nie może potwierdzić poziomu czyszczenia dla całego zamówienia.
